矩形波纹补偿器

产品介绍

矩形波纹补偿器属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。

工作原理

矩形波纹补偿器变热计算：

计算公式：X=a·L·△T

x 管道膨胀量

a为线膨胀系数，取0.0133mm/m

L补偿管线（所需补偿管道固定支座间的距离）长度

△T为温差（介质温度-安装时环境温度）

产品特点

波纹管补偿器它是以波纹管为核心的扰性元件，在管线上可作轴向、横向和角向三个方向的补偿。

轴向补偿器为了减少介质的自激现象，在产品内部设有内套管，在很大程度上限制了径向补偿能力，故一般仅用以吸收或补偿管道的轴向位移（如果管系中确需少量的径向位移，也可以吸收轴向、角向和任意三个方向位移的组合；

铰链补偿器（也称角向补偿器），它以两个或三个补偿器配套使用（单个使用铰链补偿器没有补偿能力），用以吸收单平面内的横向变形；　万向铰链（角向）补偿器，由两个或三个配套使用，可吸收三维方向的变形量。

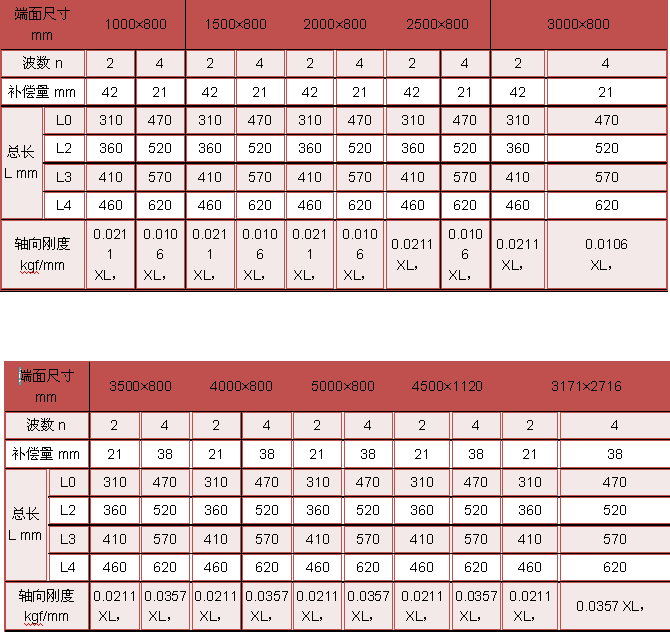

技术参数
