浓相气力输灰系统

 浓相气力输灰系统介绍

    浓相气力输灰系统主要有L型等多种输送型式，根据机组容量、系统出力、输送距离、输送介质的不同，选择不同的输送型式。
本系统进料阀采用气动圆顶阀或气动摆动式阀门。气动圆顶阀阀芯是一个球面圆顶，采用材料制造，表面进行硬化处理，利用其光滑坚硬的表面，可与橡胶密封圈良好的紧密接触。圆顶阀在开关过程中，阀芯与阀体密封口处保持有1～2mm间隙，使之可以无接触的运动，其目的使阀芯与阀体之间不产生摩擦。当阀门关闭时，密封圈充气实现弹性变形，圆顶阀的气动执行元件为全密封气缸结构，直接驱动圆顶阀转动，制止了灰尘进入其中造成的磨损、泄漏等问题。橡胶密封圈采用橡胶制成，具有耐腐蚀、耐磨损、耐老化等特点。另外，维护简便，换密封圈容易。 在输送系统底部设置灰气预混合装置及尝试稳定装置，既高浓度输送，又保证灰持续进入输灰管道，以保证较高的灰气比。 系统配置简洁系统内部件少，并采用圆顶阀作为气力输送系统的主要阀门；系统分单元制运行，配置简单可靠；系统运行方式灵活多变，可连续运行，也可定期运行。

浓相气力输灰系统特点

1、灰气比(混合比)高, 输灰长度在200米内可达1.40—50以上。
2、工作压力低(一般在0.1—o.2MPa)流速低。在提高输送效率的同时，减少了管道的磨损降低了压缩空气耗量。
3、自动化程度高, 操作简单灵活，利用PLC控制对整个输送过程实行全自动控制。
4、关键部件，如进料阀、泵体、控制元件等寿命长，且按通用规范设计、互换性、通用性强。料位计、压力变送器、电磁阀等主要元器件都采用知名品牌。
5、输送管路布置灵活，能方便地实行集中、分散、太高度、长距离输送。
6、由于在密封管道中输送物料，可严格保证物料品质, 使其不受潮、无粉尘污染、不受各种气候影响、有利于生产和环境保护。

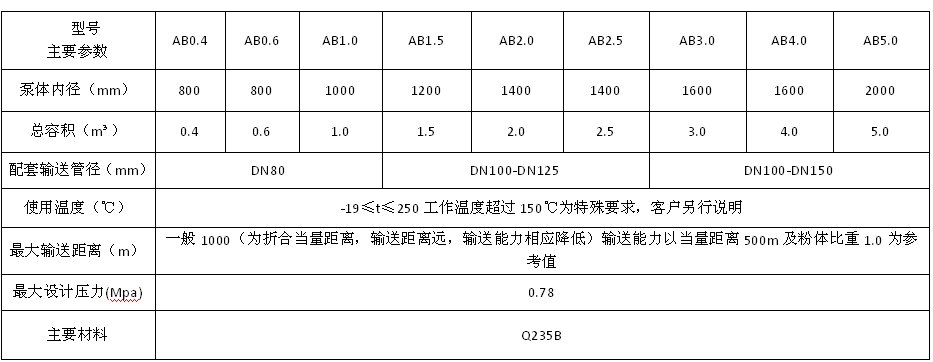

浓相气力输灰系统参数
